Sistem Dev-OS — soluție completă pentru fixarea grefelor de os și stabilizarea membranelor
01
Design modular nou pentru flexibilitate ridicată
Cutia pentru instrumente poate găzdui până la patru inserții și se închide în siguranță cu un capac.
Noul design modular permite o configurație personalizată și depozitarea simultană a microșuruburilor, pinilor, frezelor și instrumentelor.
Structura ergonomică îmbunătățește confortul în utilizare și asigură o organizare clară în timpul procedurilor chirurgicale.
- Sistem Dev-OS
Avantaje principale
Cutie modulară cu până la patru inserții interschimbabile pentru o configurație personalizată
Design patentat QUADRO al capului șuruburilor pentru transmiterea sigură a cuplului și o fixare stabilă pe instrument
Codificare cromatică în funcție de diametru pentru identificare vizuală rapidă în timpul intervenției
Compatibilitate completă a frezelor pilot, vârfurilor de șurubelniță și aplicatoarelor cu fiecare diametru de șurub/pin
Instrumente ergonomice pentru inserare și îndepărtare controlată după vindecare
02
Indicații clinice
- Fixarea blocurilor și grefelor osoase în procedurile de regenerare osoasă ghidată (GBR)
- Stabilizarea plaselor din titan și a structurilor de susținere deasupra defectului osos
- Fixarea membranelor barieră resorbabile și neresorbabile
- Cazuri care necesită șuruburi temporare pentru menținerea spațiului necesar regenerării
- Proceduri de augmentare osoasă orizontală și verticală
- Situații în care este necesară îndepărtarea controlată și atraumatică a elementelor de fixare după vindecare
03

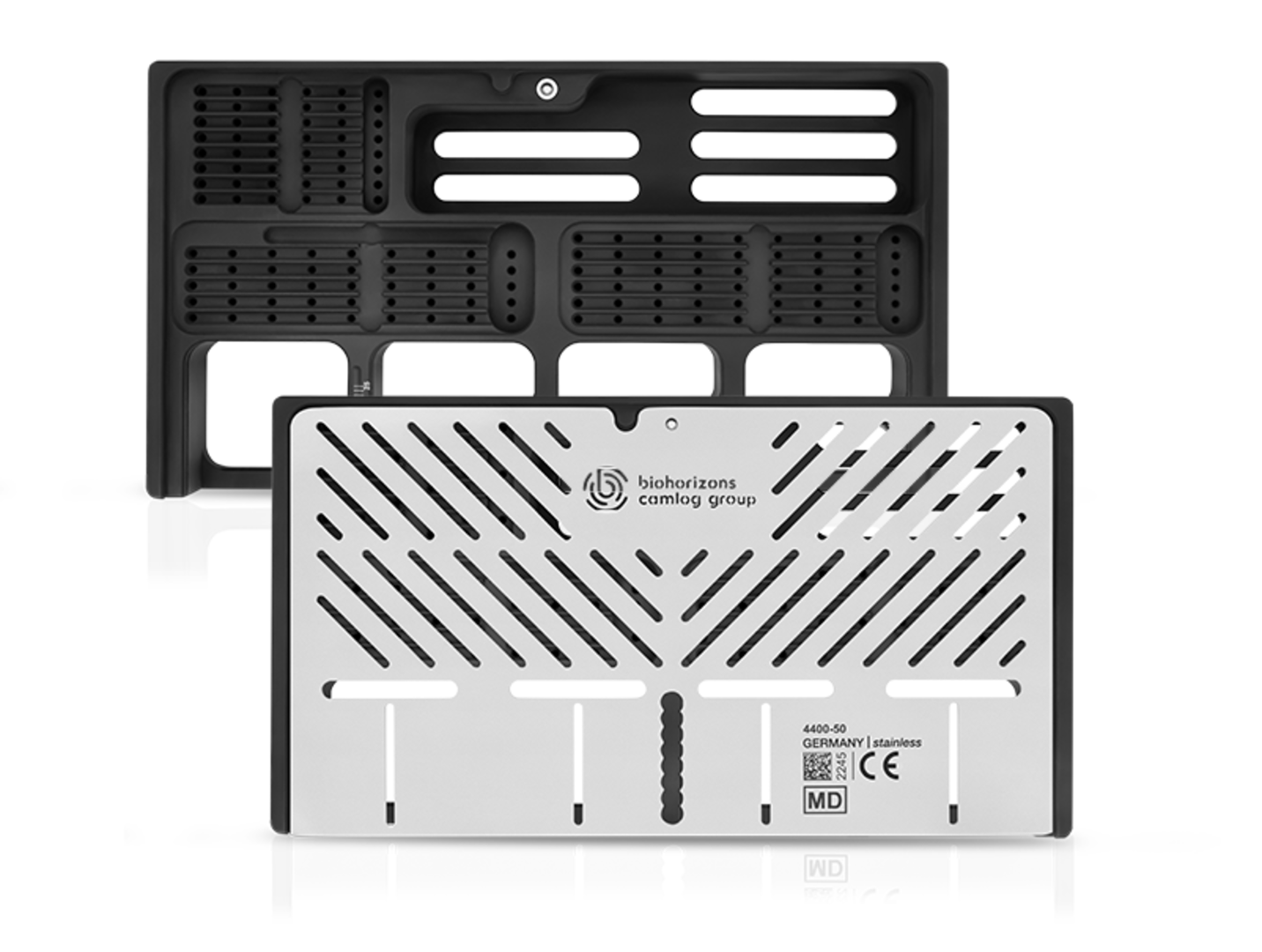

Cutie pentru instrumente cu capac
Dispunere ergonomică
Inserții interschimbabile pentru o configurație personalizată
Cutie autoclavabilă pentru depozitarea și organizarea convenabilă a următoarelor componente:
Mâner (4311-00)
Șuruburi de fixare, știfturi sau șuruburi de ancorare
Freze
Lame de șurubelniță (scurte/lungi)
Aplicator cu ace (4902-20)
Șurubelniță cu știft (4902-55)
04

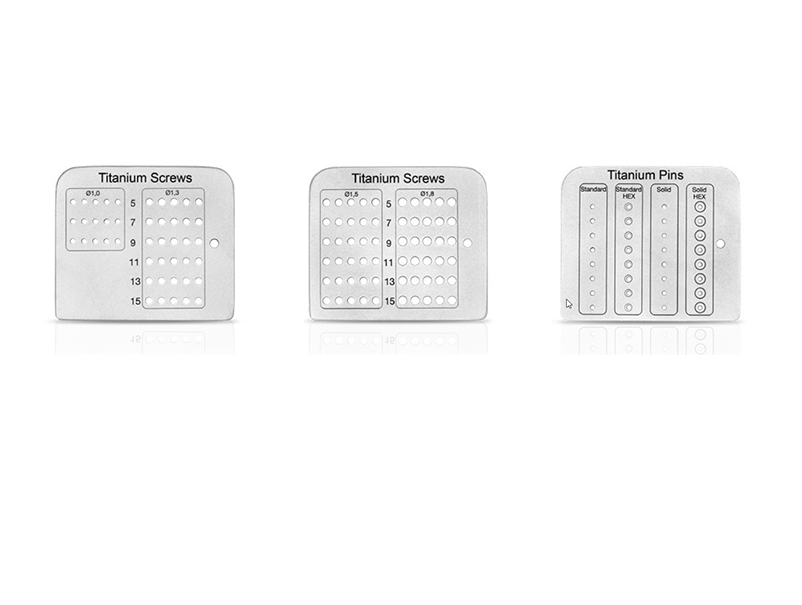

Suporturi pentru pini și microșuruburi
Suport pentru microșuruburi din titan Ø 1.0 / 1.3 mm (4010/13-xx)
Suport pentru microșuruburi din titan Ø 1,5 / 1,8 mm (4015/18-xx)
Suport pentru știfturi de titan (4901-xx)
Suport pentru tenting screws (4712-xx-xx) - opțional
Suporturile se potrivesc atât cu trusa de scule (4400-50), cât și cu Cube (4400-55)
Microșuruburi de titan
Șuruburi autofiletante pentru GBR / augmentare osoasă
Microșuruburile sunt special concepute pentru fixarea plăcilor și blocurilor osoase. Sunt fabricate din titan biocompatibil, de calitate medicală. Designul dovedit al capului QUADRO asigură o transmitere fiabilă a forței în timpul strângerii. Codificarea culorilor facilitează identificarea vizuală și potrivirea rapidă cu instrumentele corespunzătoare.
- Microșuruburi de titan
Microșuruburi de titan — după diametru

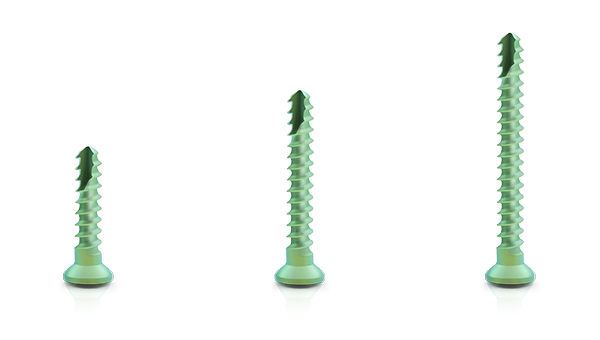

Ø 1.0 mm
Microșuruburi din titan, Ø 1,0 mm
- Pachet de 5 bucăți
- Lungimi disponibile: 5, 7 și 9 mm
- Culoare anodizată: verde
- Cap QUADRO

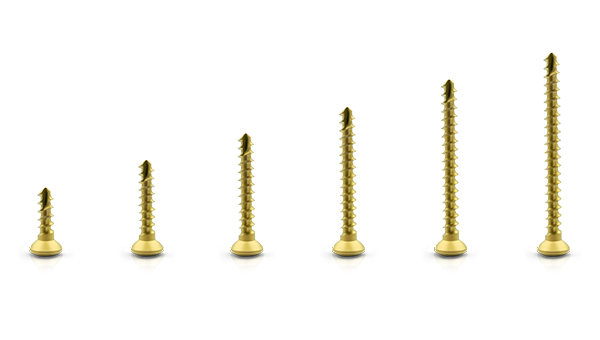

Ø 1.3 mm
Microșuruburi din titan, Ø 1,3 mm
- Pachet de 5 bucăți
- Lungimi disponibile: 5, 7, 9, 11, 13 și 15 mm
- Culoare anodizată: galben
- Cap QUADRO

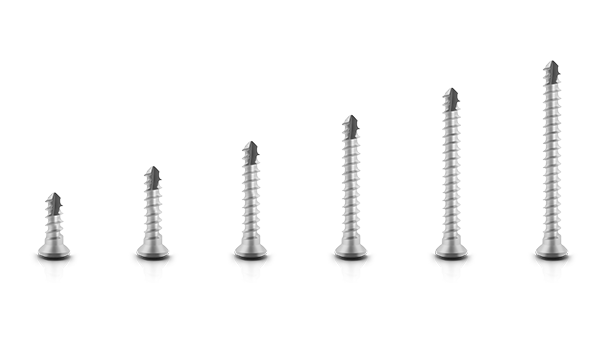

Ø 1.5 mm
Microșuruburi din titan, Ø 1,5 mm
- Pachet de 5 bucăți
- Lungimi disponibile: 5, 7, 9, 11, 13 și 15 mm
- Culoarea gri originală
- Cap QUADRO

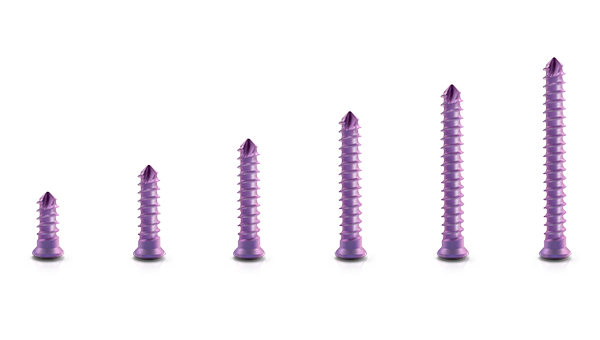

Ø 1.8 mm
Microșuruburi din titan, Ø 1,8 mm
- Pachet de 5 bucăți
- Lungimi disponibile: 5, 7, 9, 11, 13 și 15 mm
- Culoare anodizată: violet
- Cap QUADRO
- Sistem dev-os
Freze pilot

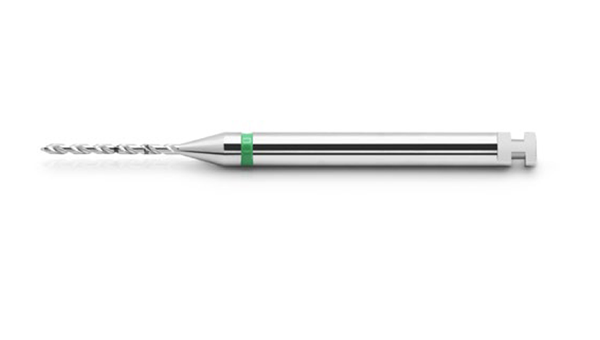

Ø 0.7 — Ø 1.0 mm
Burghiu pilot, Ø 0,7 mm, pentru microșuruburi Ø 1,0 mm
- Lungime (adâncime maximă de găurire): 9 mm
- Lungime totală: 33 mm

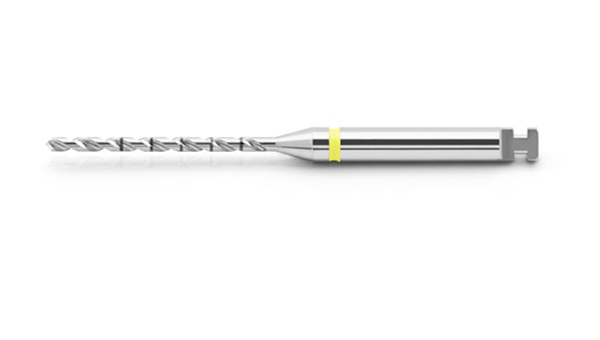

Ø 1.0 — Ø 1.3 mm
Burghiu pilot, Ø 1,0 mm, pentru microșuruburi Ø 1,3 mm
- Lungime (adâncime maximă de găurire): 15 mm
- Lungime totală: 33 mm

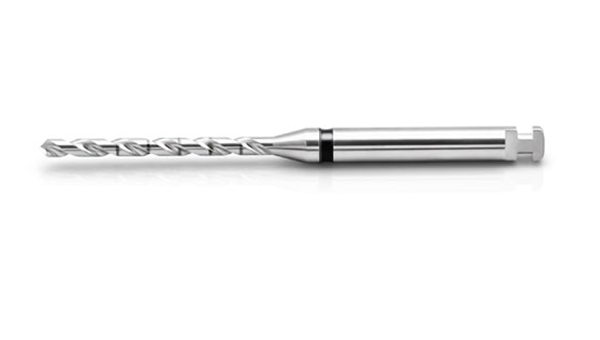

Ø 1.2 — Ø 1.5 mm
Burghiu pilot, Ø 1,2 mm, pentru microșuruburi Ø 1,5 mm
- Lungime (adâncime maximă de găurire): 15 mm
- Lungime totală: 33 mm

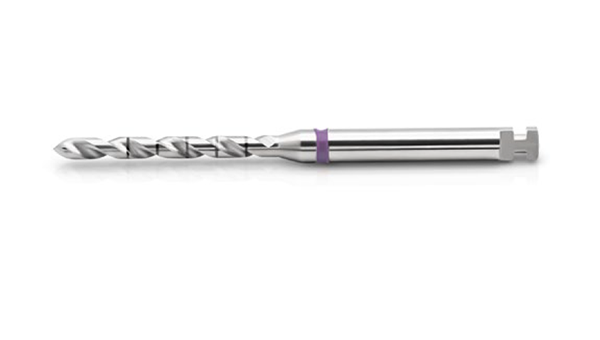

Ø 1.5 — Ø 1.8 mm
Burghiu pilot, Ø 1,5 mm, pentru microșuruburi Ø 1,8 mm
- Lungime (adâncime maximă de găurire): 15 mm
- Lungime totală: 33 mm
- Sistem Dev-OS
Biți de șurubelniță

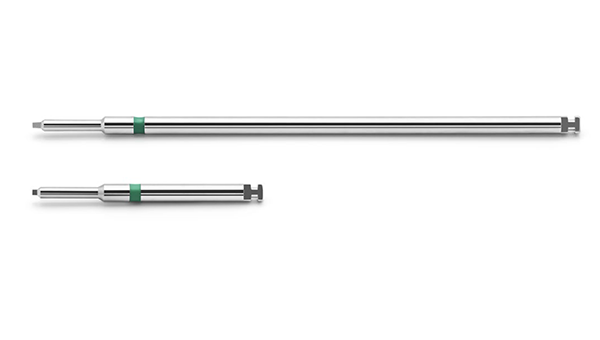

Ø 1.0 mm
Biți de șurubelniță pentru microșuruburi Ø 1,0 mm
- Compatibil cu mânerul cu șurub 4311-00
- Lungimi: 70 mm (4210-20) și 30 mm (4210-21)

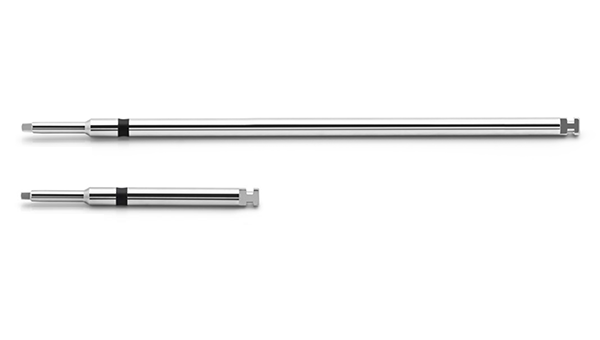

Ø 1.3 mm | Ø 1.5 mm | Ø 1.8 mm
Biți de șurubelniță pentru microșuruburi Ø 1,3, 1,5 și 1,8 mm
- Compatibil cu mânerul cu șurub 4311-00
- Lungimi: 70 mm (4213-20) și 30 mm (4213-21)
Pini de titan
Știfturi de fixare pentru plase și membrane
Știfturile din titan sunt disponibile în două lungimi (3 mm și 5 mm), cu sau fără filet. Știfturile filetate cu cap hexagonal (4901-13 și 4901-15) pot fi îndepărtate cu ușurință folosind șurubelnițele 4902-50 sau 4902-55.

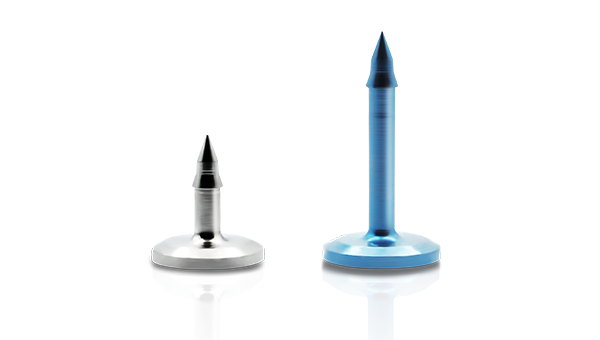

Fără fir
Știfturi de titan fără filet
- Pachet de 15 bucăți
- Lungimi: 3 mm și 5 mm
- Tijă: Ø 0,6 mm

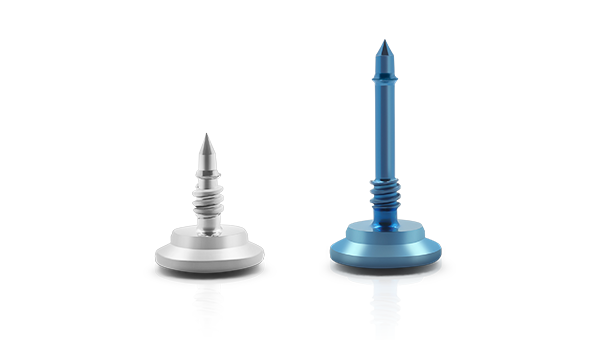

Filetat
Știfturi filetate din titan cu cap hexagonal
- Pachet de 10 bucăți
- Lungimi: 3 mm și 5 mm
- Tijă: Ø 0,54 mm
- Sistem dev-os
Instrumente de introducere și scoatere
01

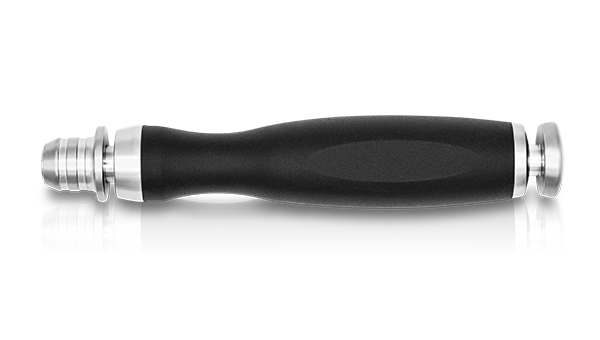

Mâner rotativ pentru rotire
- Mâner înșurubabil cu fiting dentar
- Utilizare convenabilă cu centrul de rotație în spate
- Prinderea și eliberarea ușoară a șuruburilor și știfturilor
- Compatibil cu aplicatorul de știft (4902-20), șurubelnița cu cap hexagonal (4902-55) și biții de șurubelniță (4210-20/21, 4213-20/21)
02

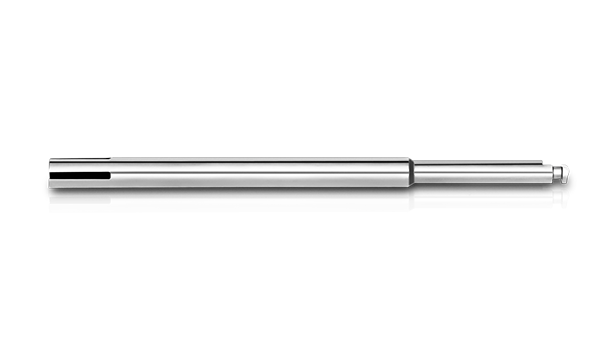

Aplicator cu ac, titan
- Pentru prinderea și introducerea ușoară a știfturilor
- Compatibil cu mânerul cu șurub rotativ 4311-00
03

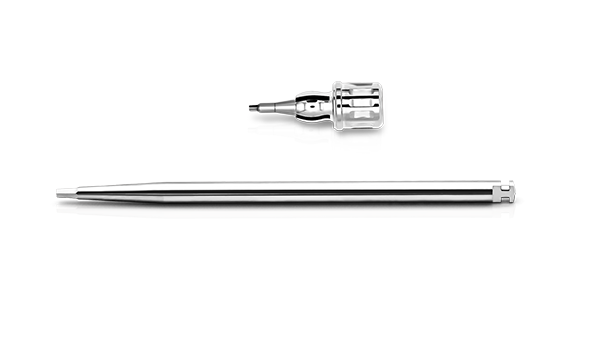

Șurubelniță din titan pentru știfturi cu cap hexagonal
- Pentru îndepărtarea rapidă și ușoară a știfturilor cu cap hexagonal (4901-13) după vindecare
- Modelul 4902-55 se potrivește cu mânerul cu șurub (4311-00)
04

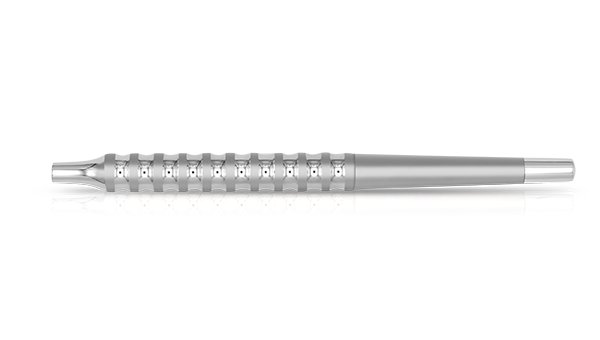

Mânerul aplicatorului de ace
- Prindere stabilă și confortabilă
- Transmiterea directă a forței către știft
- Ușor de curățat
- Compatibil cu aplicatoarele cu ace 4902-10 și 4902-15
05

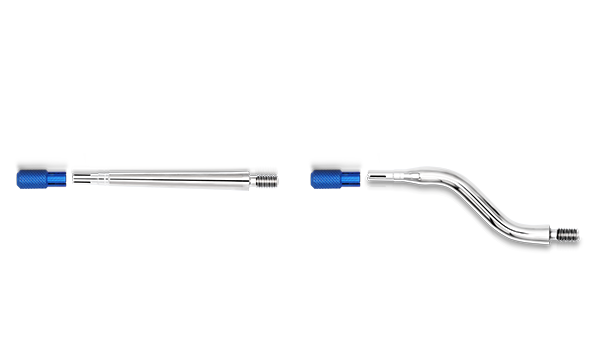

Aplicatoare de ace din titan
- Pentru prinderea și introducerea ușoară a știfturilor
- Design drept sau curbat
- Capacele de protecție mențin preîncărcarea mecanismului de prindere în timpul depozitării
- Compatibil cu mânerul 4902-00F
06

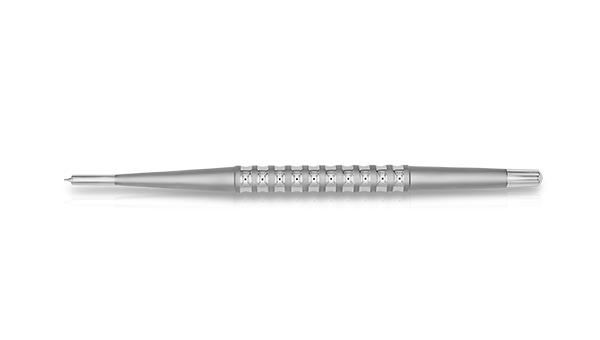

Perforator cu ace
- Capătul ascuțit de lucru poate fi folosit pentru a găuri osul sau membrane înainte de a introduce un ac.
07

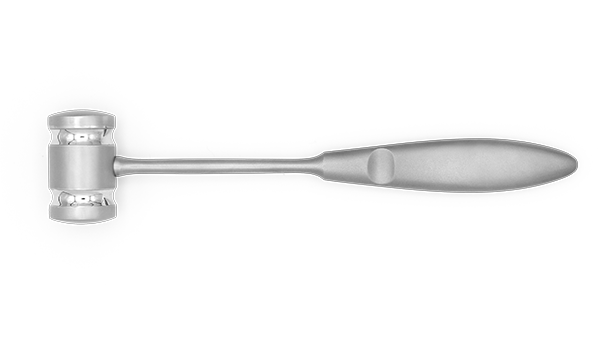

Ciocan
- Ajută la plasarea pinilor în osul dens folosind aplicatoarele (4902-10 sau 4902-15) cu mâner (4902-00F)
- Ajută la perforarea osului dens sau a membranelor rigide cu perforatorul 4902-80F
- Distribuția echilibrată a greutății facilitează manevrarea și utilizarea
- Aplicare precisă și convenabilă
- Sistem dev-os
Accesorii
Pentru depozitarea știfturilor și șuruburilor
01

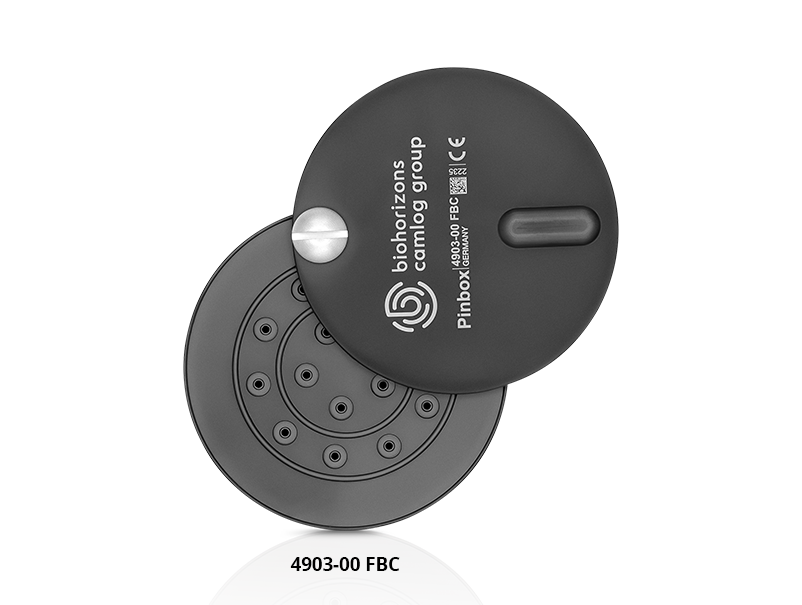

Cutie cu ace
- Cutia pentru ace poate ține până la 15 ace și poate fi ținută și deschisă cu o singură mână. Cutia din oțel inoxidabil are un finisaj negru, care oferă contrast de culoare și facilitează localizarea vizuală a acelor.
02

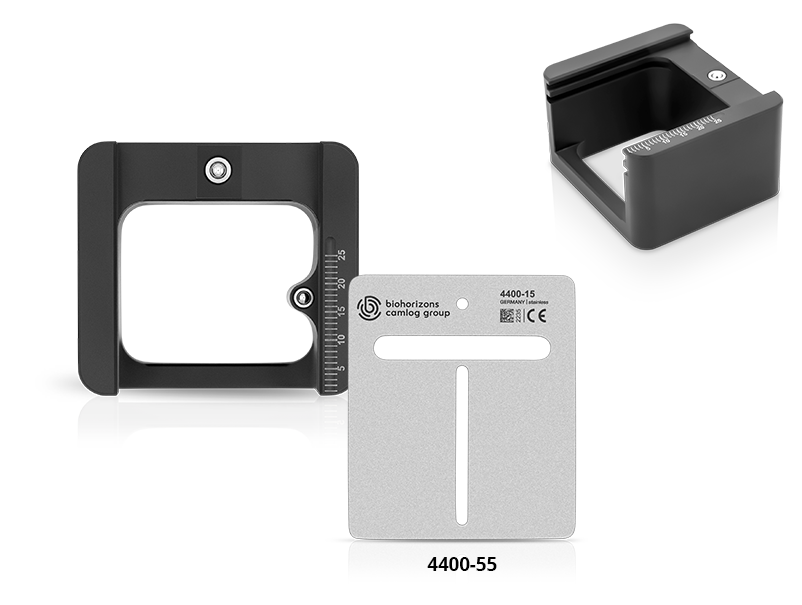

Cub cu capac
- Cubul poate fi folosit individual ca suport pentru știfturi, șuruburi de fixare sau șuruburi de tensionare. Poate fi folosit și ca supliment pentru trusa de scule (4400-50).
Gata de lucru cu sistemul dev-os
Contactați echipa noastră pentru o consultație sau o demonstrație.
